坡莫合金增材制造工艺方案,镭明激光软磁合金成形工艺详解!

作者: 镭明激光

访问量:

时间:2023-08-15

坡莫合金是指镍含量在30%~90%范围内的铁镍系合金。该类软磁合金通过适当的工艺,可以有效控制磁性能,是一种典型的功能材料,具有磁导率高、矫顽力低、饱和磁感应强度高、居里温度高、耐腐蚀性能良好、加工性能良好等特点。主要在交变磁场下使用,广泛应用于民用航空航天工业领域及电讯、测控系统。常用的坡莫合金有1J50、1J79、1J85等。

在民用航空航天工业领域,坡莫合金主要用于制造灵敏度高、尺寸精、体积小、高频损耗低的精密元器件。这些元器件往往使用复杂结构(如薄壁结构、点阵结构、异形曲面结构等)进行设计,相较传统工艺,激光选区熔化技术所具有的无模具成形、尺寸精度高和冶金质量良好等特点,非常适合该类零件的制造,优势显著。因此,镭明激光团队针对坡莫合金的激光选区熔化成形工艺进行全面研究优化,并成功应用于某航天产品,打印制件的金相组织致密,力学性能优异,尺寸精度高。

下面以1J50和1J80材料为例,详述镭明激光针对坡莫合金的成形工艺。

1J50材料特点:1J50的密度为8.2g/cm³,居里温度为500℃,其显著特性为高磁导率、高饱和磁感应强度。

具体应用:适用于磁屏蔽、低损耗微电机、磁传感器和磁敏元件。

技术难度:打印过程残余应力大,后处理过程零件容易开裂。经技术人员优化打印及热处理工艺,成功解决了该问题。

室温力学性能(热处理态)

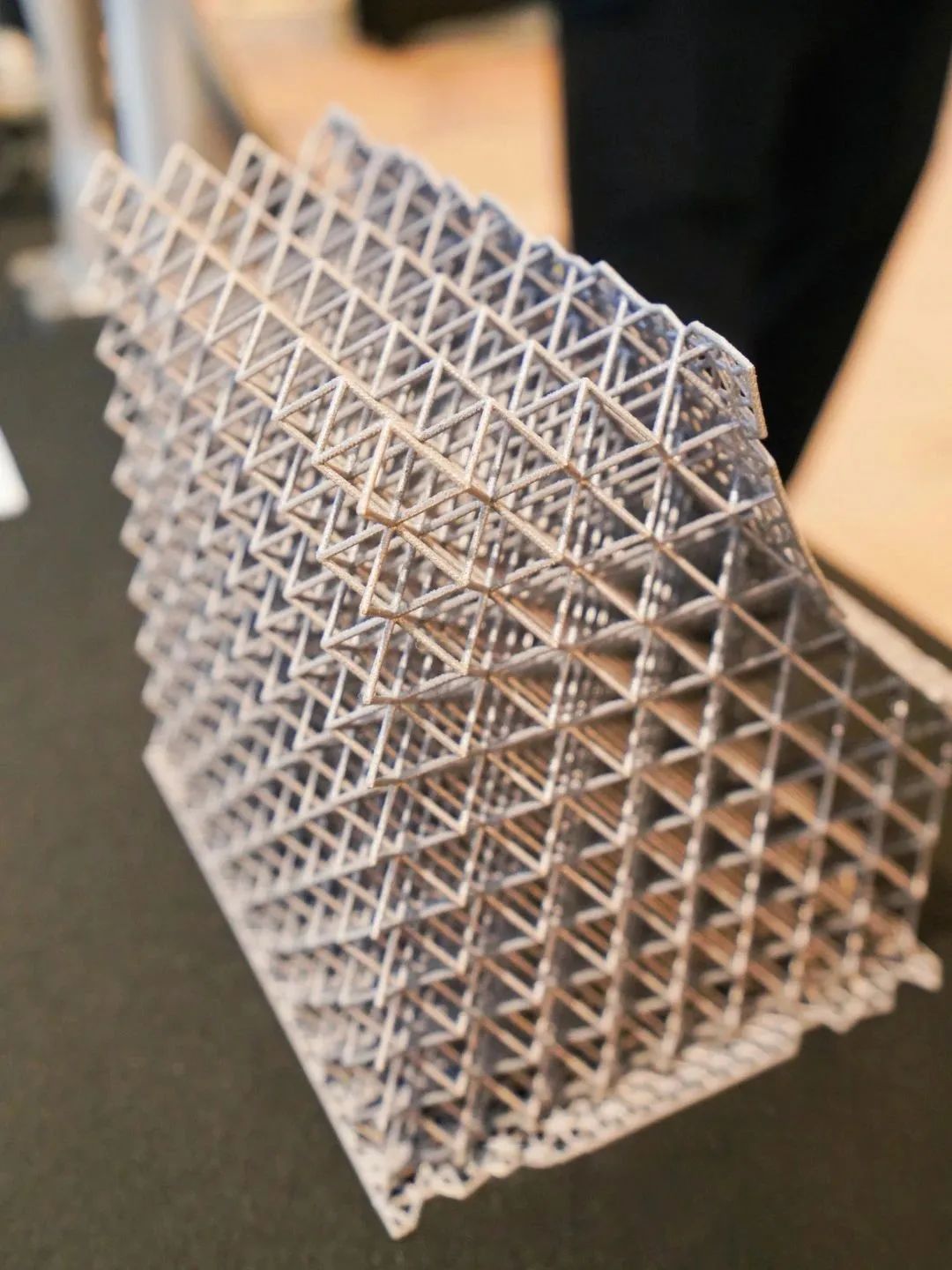

1J50坡莫合金点阵结构件

1J80 材料特点:1J80属于高初始磁导率功能合金,密度为8.5g/cm³,居里温度为330℃,其显著特性为高磁导率、低矫顽力。

具体应用:适用于制作变压器、扼流圈、磁头、磁屏蔽器、磁调制器等器件;在电讯、仪表、遥测、遥控等系统中应用广泛。

技术难度:打印过程残余应力大,且磁性能对热处理工艺及残余应力非常敏感。经研发人员优化打印工艺参数和工艺路线,成功解决了该问题。

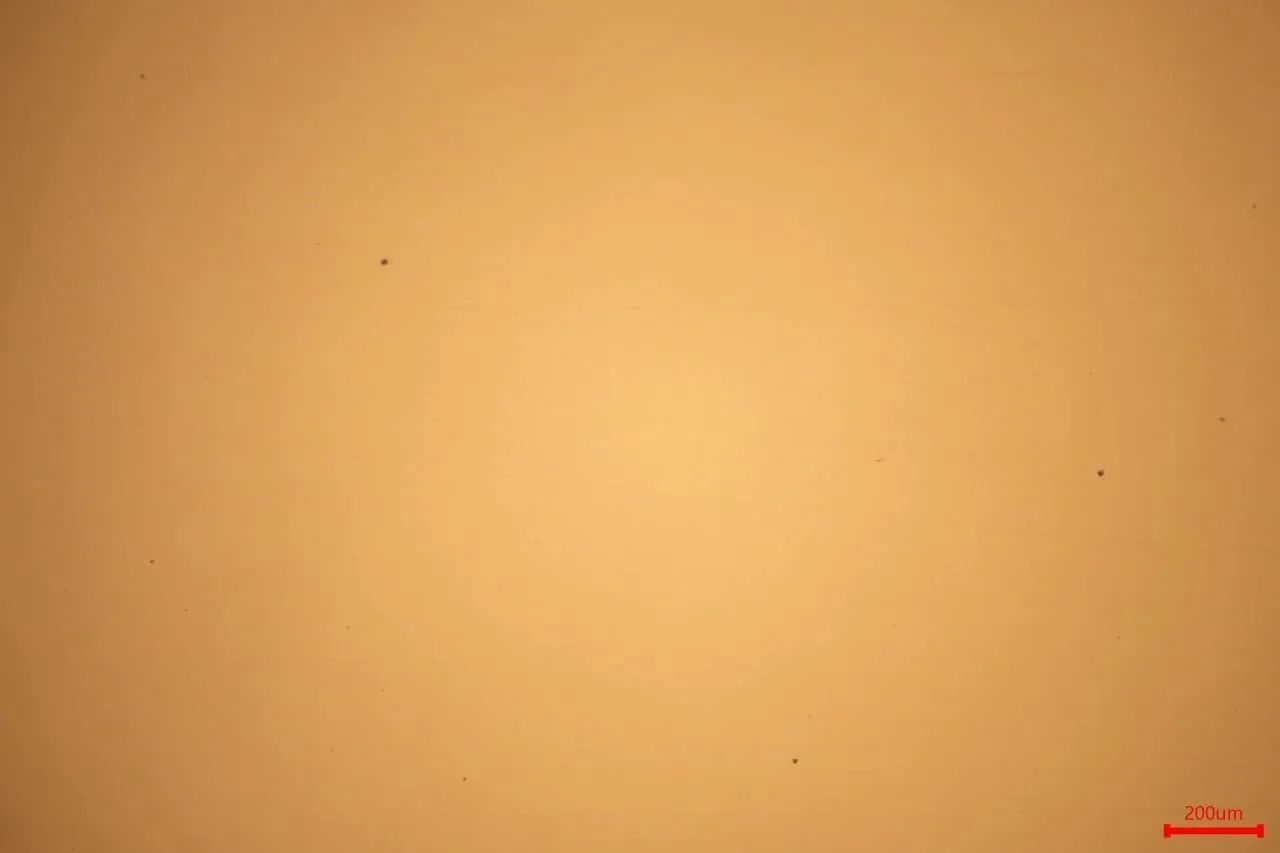

金相组织致密度99.6%

        纵向X50                                                     横向X50

室温力学性能(热处理态)

1J80坡莫合金点阵结构件

镭明激光拥有丰富的金属3D打印经验,技术团队以创新研发为牵引,精研工艺技术,不断实现对特殊材料的打印需求;我们也将加快研发进程,不断为用户提供更加安全、稳定、高性能金属3D打印装备。
