用“迭代思维”,走进阶之路。上一篇我们介绍了LiM-X400H设备的基本结构、光学系统、成形系统、铺粉系统、监控系统及控制软件,小编这里概括总结一下:

光学系统:高精度数字振镜,低畸变F-θ聚焦镜,可调扩束镜,激光器M²<1.1,石英保护镜。

成形系统:全开放可定制化,标准成形尺寸450x450x1500mm采用IPG500W×4光纤激光器,Scanlab×4高速振镜,SILL f-θ×4场镜,可实现20-120μm的层厚。

铺粉系统:上送粉,结构简单稳定,粉量可控,避免引入氧气,时时供粉;双刮刀铺粉,缩短打印时间。

监控系统:双摄监控,实时拍摄每次的铺粉及打印结果,便于远程监控。

控制软件:自主研发,配专用运动控制系统,配合进口伺服驱动器,引进全球先进品牌(比利时Materialise)的模型处理软件Magics和BP。



LiM-X400H辅助设备:水冷机





水路控制系统为通过外加水冷机,控制设备循环水路的温度恒定,对光学系统和成形平台进行恒温冷却。采用的是单水冷机多路同时控制激光器及振镜的水冷,实时反馈每一路的温度及流量。使设备在打印工作中各关键部件始终处在同一恒定的温度环境中,进而保证打印过程的稳定。



LiM-X400H辅助设备:除尘净化柜





在循环风机的作用下,封闭的回路中形成气压差,使得气流在回路中以一定的流量和速度进行循环。除尘净化柜采用永久滤芯形式,可实现长时间打印不更换滤芯,保证设备的稳定性。

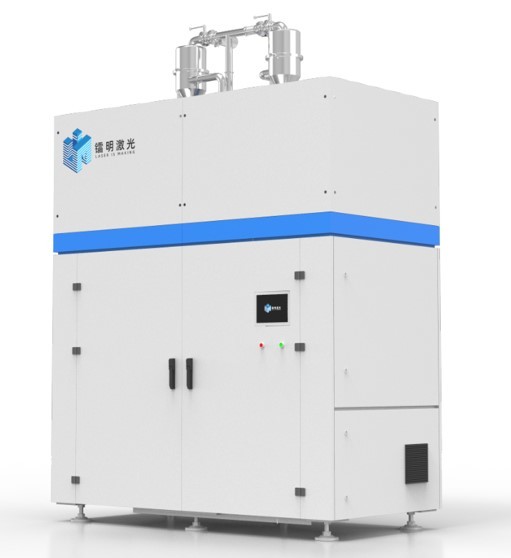

LiM-X400H辅助设备:粉路循环系统



本系统由供粉机构、旧粉回收机构、新粉添加机构、尾气处理机构、清洗机构、控制单元、真空输送机等部分组成,辅助3D打印机完成供粉、旧粉回收等工作。

该系统输送粉末的过程处于密闭惰性气体保护环境中,低氩气消耗,高粉末输送率,保证粉末质量,减少人工参与,提高安全系数。
